真空ポンプ・コンプレッサー DPシリーズ
特徴
真空ポンプ・コンプレッサー DPシリーズは、ピストンリングに特殊樹脂を使用し、シリンダー内でピストンが往復運動することによって吸排気する機器組込用の真空ポンプ、コンプレッサーです。オイル、カーボンなどは使用していない為、クリーンエアーが得られます。
≪真空ポンプ・コンプレッサー DPシリーズ≫
・高耐久性・低振動・低騒音
・オイルフリー（特殊樹脂製ピストンリング）
・コンパクト設計
・機器組込用
・RoHS2指令、ヨーロッパCE規格 取得済
・低価格
・国内メーカー多数納入実績あり
・充実のアフターサービス
≪使用用途≫
・産業機器の真空吸引
・分析器・環境測定器
・真空包装機器
・吸引器等の医療機器
・脱気装置
・吸着搬送・ワーク固定
・美容・健康機器
・噴霧器
その他幅広い用途に対応可能
規格
真空ポンプ
| 型式 | 排気量 L/min | 真空到達度 | 消費電力 | 電圧 | 接続口径 | 騒音値 | 重量 | 仕様書PDF | 公式オンラインストア | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50/60hz | mm-Hg | kPa | W | （Φ1 4p） | db | kg | ||||
| DP-40V | 37/40 | -680 | -90.60 | 200 | 100V or 200V | Rc1/4 | 56 | 6.5 | 100V/200V |  |
| DP-90V | 77/90 | -700 | -93.00 | 300 | 100V or 200V | Rc1/4 | 56 | 10.0 | 100V/200V | |
| DP-90VH | 51/55 | -740 | -98.60 | 270 | 100V or 200V | Rc1/4 | 56 | 10.0 | 100V | |
| DP-120V | 95/105 | -700 | -93.00 | 350 | 100V | Rc1/4 | 56 | 10.0 | 100V | |
| DP-120V(E) | 95/105 | -700 | -93.00 | 350 | 200V | Rc1/4 | 56 | 10.0 | 200V | |
| DP-120VH | 66/69 | -740 | -98.60 | 350 | 100V or 200V | Rc1/4 | 56 | 10.0 | 100V/200V | |
※DP-120V(E)はCEマーキング
コンプレッサー
| 型式 | 排気量 L/min | 常用圧力 | 最高圧力 | 消費電力 | 電圧 | 接続口径 | 騒音値 | 重量 | 仕様書PDF | 公式オンラインストア |
|---|---|---|---|---|---|---|---|---|---|---|
| 50/60hz | MPa | MPa | W | （Φ1 4p） | db | kg | ||||
| DP-40C | 27/31 | 0.35 | 0.7 | 300 | 100V or 200V | Rc1/4 | 62 | 6.5 | 100V | |
| DP-90C | 56/66 | 0.35 | 0.7 | 350 | 100V or 200V | Rc1/4 | 62 | 10.0 | 100V | |
| DP-120C | 73/81 | 0.35 | – | 400 | 100V or 200V | Rc1/4 | 62 | 10.0 | 100V | |
取扱説明書はこちら
フィルターAF-1
真空ポンプ・コンプレッサー用のエアフィルターです。
吸気側に付けて使用してください。
≪規格≫
H94mm×64Φ
公式オンラインストアにて販売しています→
寸法
| 型式 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| DP-40 | 140 | 192 | 129 | 89 | 202 | 144 | 7Φ |
| DP-90 | 140 | 192 | 129 | 89 | 276 | 213 | 7Φ |
| DP-120 | 140 | 195 | 129 | 89 | 276 | 213 | 7Φ |

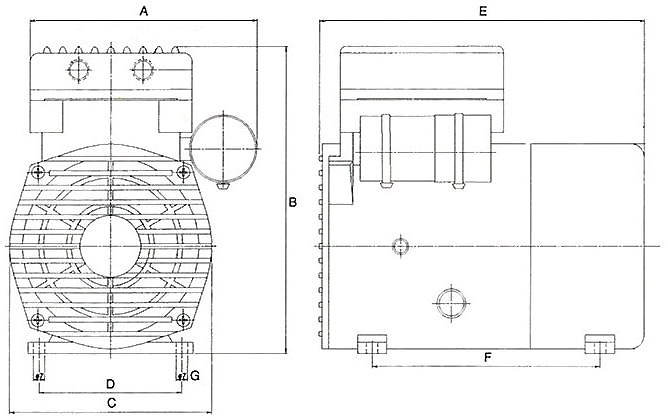

DP-40型

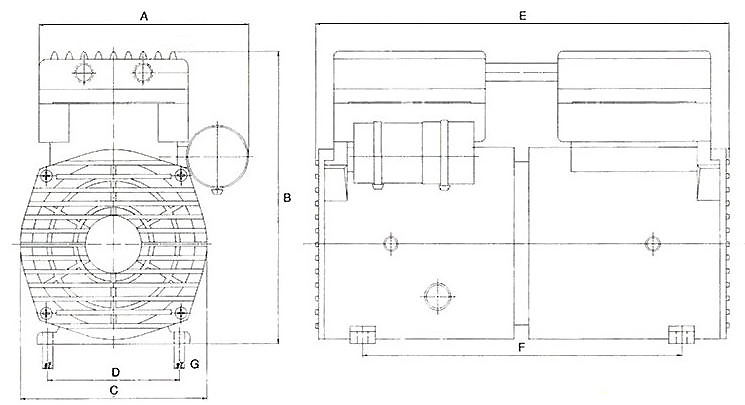

DP-90・120型
真空ポンプ・コンプレッサー DPシリーズ
※端子付き電源ケーブル500mm(電源コードなし)、防振ゴム4個、サイレンサ1個付き
※海外取得規格：Rohs CE・サーマルプロテクター内臓・接続口径：Rc1/4
※吸気側には上記のフィルター（AF-1）の取付を推奨致します。
